Zeitliche Orientierung - LED (DIY-Projekt)

---

1. Vorbereitend: BalanX-App installieren und öffnen
2. Controller (SP6021) mit dem LED-Strip verbinden
3. Controller an die Spannungsversorgung (USB-A, 5V) anschliessen
4. Controller in der App hinzufügen
5. Effekt einstellen:
   1. Effekt 109 (REd to Green Stack) --> In Foto und Video waren die Farben noch nicht korrigiert und deshalb sind Rot und Grün vertauscht
   2. Speed: 10
   3. Effekt Lenght = 144 (Anzahl der LEDs)
6. Optional: Farbkallibrierung
   1. Burgermenü (oben rechts, 3 Punkte) öffnen
   2. Color callibration (GRB) auswählen
   3. Die Farben entsprechend der optischen Erscheinung zuweisen.

Weiterlesen

---

Jumperkabel im Video

• Rot = Vin
• Weiss = GND
• Grün = D2

Einstellungen

• IP-Adresse öffnen
• Config > LED-Preferences
  • LED-Output: ws281x
  • Length: 144
  • Data GPI0: 2
  • Mit "Save" bestätigen

Weiterlesen

---

1. Auf diesem Rechner im Browser https://install.wled.me/ öffnen
2. Auf "Install" klicken
   1. Angezeigte Schnittstellen merken, z.B.
      1. cu.Bluetooth-Incomming-Port - gekoppelt
      2. cu.debug-console - gekoppelt
3. ESP8266 per USB mit dem Rechner verbinden
4. Auf "Install" klicken
   1. Neu erscheinenden Port auswählen, z.B. USB Serial (cu.usbserial-1320)
5. USB-Port auswählen und auf "Verbinden" Klicken
   1. Ein Popup "Connecting" erscheint (unmittelbar)
   2. Ein Popup "WLED" erscheint (nach ca. 3 Sekunden) --> "Install WLED" erscheint
   3. Ein Popup "Confirm Installation" erscheint (unmittelbar)--> "Install" anklicken

      1. Ein Popup: "Installing" mit Warte-Animation und dem Text "Preparing installation" erscheint.
      2. Wechselt zu "Erasing"
      3. Und zeigt schliesslich einen Prozentverlauf bei der Installation an.
      4. Die Installation wird beendet mit "Installation complete!*
   4. Ein PopUp "Configure Wi-Fi" erscheint
      1. Netzwerk auswählen
      2. Passwort eineben
      3. auf "Connect" klicken
      4. Erfolgsmeldung "Device Connected to the Network" erscheint mit den Optionen
         1. Visit Device
         2. Add to Home Assistant
         3. Skip
   5. Visit Device
      1. Öffnet einen Tab mit IP/#Colors (7z.B. 192.168.1.234/#Colors)
   6. Add to Home Assisteant öffnet Home Assistant im Browser (.local)

Aktueller Stand: gescheitert. Hängt sich bei der Installationsvorbereitung auf.

Update vom 19.08.2025: Mit neuem ESP32 hat der Prozess funktioniert.

Weiterlesen

---

1. WLED Instanz per IP-Adresse ausführen
2. Reiter "Segments" öffnen
3. Für Homeassistant sinnvoll: Segment 0 = Hautsegment mit allen LEDs einrichten
4. 1. Start LED = 0
   2. Stop LED = 144
   3. (Grouping = 1, Spacing = 0, Offsett = 0)

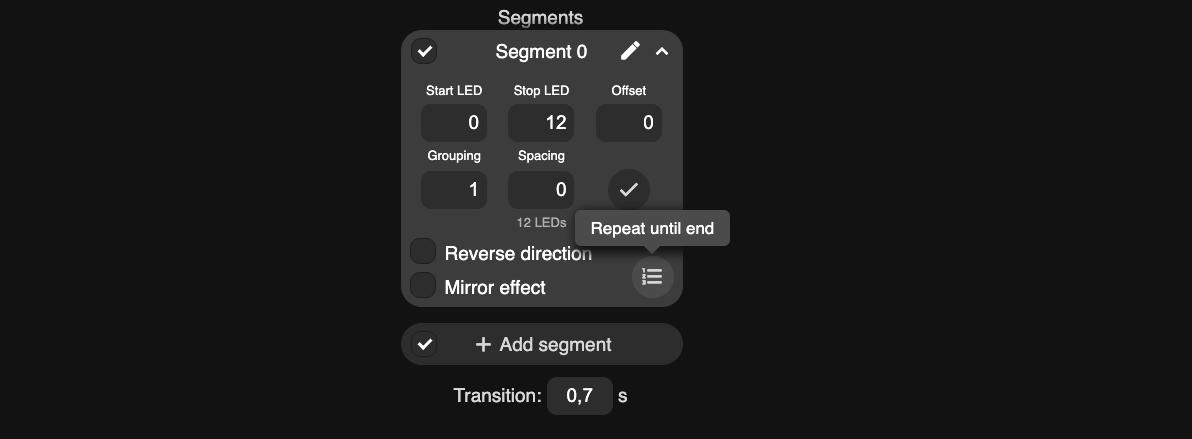

5. Segment setzen:
   1. Start LED = 0
   2. Stop LED = 12
   3. Grouping = 1
   4. Spacing = 0
   5. Offset = 0
6. Auf das Häkchen klicken
7. "Repeat until end" erscheint --> Auswählen und klicken
8. Es werden 12 Segmente (1-12) erstellt

Home-Assistant verwendet Segment 0 als Hauptsegment und damit anders als alle anderen Segmente. Mit dem Hauptsegment werden alle anderen Segmente deaktiviert.
